کابل سازمانی کنسانتریک

کابل سازمانی کنسانتریک نوعی کابل پیشرفته و چندلایه است که به طور ویژه برای شبکه های توزیع برق طراحی شده و به دلیل ساختار منحصربه فرد خود، در سال های اخیر مورد توجه سازمان ها، شرکت های توزیع برق و مراکز صنعتی قرار گرفته است. کابل سازمانی کنسانتریک با بهره گیری از هادی مرکزی، لایه عایق، رشته های متحدالمرکز (هادی برگشتی یا محافظ)، و روکش نهایی، قابلیت انتقال مطمئن و ایمن جریان برق را فراهم می کند. این کابل برخلاف کابل های معمولی که تنها شامل یک یا چند رشته سیم هستند، دارای یک سیستم هادی بیرونی متحدالمرکز است که هم نقش مسیر بازگشت جریان را ایفا می کند و هم عملکرد حفاظتی دارد.

کاربردهای کابل سازمانی کنسانتریک

یکی از اصلی ترین موارد استفاده از کابل سازمانی کنسانتریک، در شبکه های توزیع برق فشار ضعیف است؛ جایی که کنترل دقیق جریان، پیشگیری از دست کاری، و کاهش تلفات اهمیت حیاتی دارد. شرکت های برق رسانی، به ویژه در مناطق شهری و حومه ، از کابل سازمانی کنسانتریک برای انتقال برق از پست های توزیع تا ورودی واحدهای مصرفی استفاده می کنند تا هم ایمنی بالاتری داشته باشند و هم بتوانند انشعابات غیرمجاز را شناسایی و مدیریت کنند.

در پروژه های صنعتی، کابل سازمانی کنسانتریک به دلیل توان بالای تحمل شرایط محیطی، مقاومت در برابر نویزهای الکترومغناطیسی و پایداری جریان، برای تأمین برق تجهیزات حساس و خطوط تولید به کار می رود. صنایعی مانند خودروسازی، صنایع فولاد، پتروشیمی و صنایع غذایی که نیاز به تأمین مداوم و پایدار انرژی دارند، از کابل سازمانی کنسانتریک به عنوان گزینه ای مطمئن استفاده می کنند. وجود هادی متحدالمرکز در کابل سازمانی کنسانتریک، این امکان را فراهم می کند که در صورت بروز مشکل در مسیر برگشت جریان یا اتصالات نادرست، سیستم بتواند بلافاصله واکنش نشان دهد و اقدامات اصلاحی انجام شود.

همچنین در زیرساخت های شهری مانند پروژه های ساختمانی بزرگ، مراکز داده، بیمارستان ها، مجتمع های تجاری، و حتی پروژه های راه آهن و مترو، استفاده از کابل سازمانی کنسانتریک رایج است. این کابل نه تنها توان انتقال انرژی بالا و بدون نوسان را فراهم می کند، بلکه در شرایط خاص مانند رطوبت بالا، نصب زیرزمینی، یا مسیرهای عبوری از مناطق پرخطر، عملکرد بسیار بهتری نسبت به کابل های معمولی از خود نشان می دهد.

ویژگی های فنی کابل سازمانی کنسانتریک

کابل سازمانی کنسانتریک به دلیل ساختار مهندسی شده و طراحی چندلایه خود، مجموعه ای از ویژگی های فنی منحصربه فرد را در اختیار مصرف کنندگان قرار می دهد که آن را از کابل های معمولی متمایز می کند. یکی از اصلی ترین ویژگی های کابل سازمانی کنسانتریک، وجود هادی برگشتی متحدالمرکز در اطراف عایق است. این هادی، که از رشته های نازک مسی یا آلومینیومی به شکل متحدالمرکز بافته شده، نه تنها نقش بازگشت جریان الکتریکی را برعهده دارد، بلکه به عنوان سپر حفاظتی عمل کرده و از ورود جریان های مزاحم به هادی مرکزی جلوگیری می کند. این ساختار باعث می شود که کابل سازمانی کنسانتریک عملکردی پایدارتر و مطمئن تر در سیستم های توزیع برق داشته باشد، به ویژه در محیط هایی که تداخلات الکترومغناطیسی یا ارتعاشات زیاد وجود دارد.

از نظر فنی، کابل سازمانی کنسانتریک معمولاً با عایق هایی از جنس PVC یا XLPE تولید می شود که هرکدام مزایای خاص خود را دارند. عایق XLPE مقاومت حرارتی بالاتری دارد و اجازه می دهد کابل در دماهای بالاتر کار کند، درحالی که PVC انعطاف پذیری بیشتری دارد و برای کاربردهای عمومی مناسب تر است. کابل سازمانی کنسانتریک با این نوع عایق ها می تواند در ولتاژهای استاندارد کار کند و به همین دلیل در بسیاری از پروژه های توزیع برق فشار ضعیف و متوسط قابل استفاده است. همچنین، مقاومت الکتریکی مطلوب این کابل باعث می شود جریان برق با حداقل افت ولتاژ منتقل شود که این موضوع به ویژه در پروژه های گسترده که طول مسیر انتقال زیاد است، اهمیت بالایی دارد.

مزایای کابل سازمانی کنسانتریک

یکی از مهم ترین مزایای کابل سازمانی کنسانتریک، نقش آن در جلوگیری از برق دزدی و کاهش مخاطرات ناشی از انشعاب های غیرمجاز است. به دلیل ساختار متحدالمرکز و دقیق کابل، هرگونه دستکاری در مسیر کابل به سرعت باعث اختلال در تعادل جریان برگشتی می شود و به این ترتیب سیستم های پایش می توانند به سرعت محل مشکل را شناسایی کنند. این ویژگی کابل سازمانی کنسانتریک، آن را به انتخابی ایده آل برای شرکت های توزیع برق، مناطق پرجمعیت، و پروژه هایی تبدیل کرده که امنیت و کنترل مصرف انرژی در آن ها اولویت دارد.

از دیگر مزایای کابل سازمانی کنسانتریک می توان به مقاومت بالا در برابر خوردگی، رطوبت، و عوامل محیطی اشاره کرد. طراحی چندلایه و پوشش نهایی مقاوم، این امکان را فراهم می کند که کابل حتی در شرایط سخت محیطی مانند دفن در زمین یا نصب در فضاهای مرطوب، دوام بالایی داشته باشد. این مسئله نه تنها عمر مفید کابل سازمانی کنسانتریک را افزایش می دهد، بلکه هزینه های نگهداری و تعمیرات را نیز به شکل محسوسی کاهش می دهد. در مجموع، کابل سازمانی کنسانتریک ترکیبی از دوام فیزیکی، ایمنی الکتریکی، و هوشمندی در طراحی است که باعث می شود در سیستم های برق رسانی امروزی یک انتخاب حرفه ای و قابل اعتماد محسوب شود.

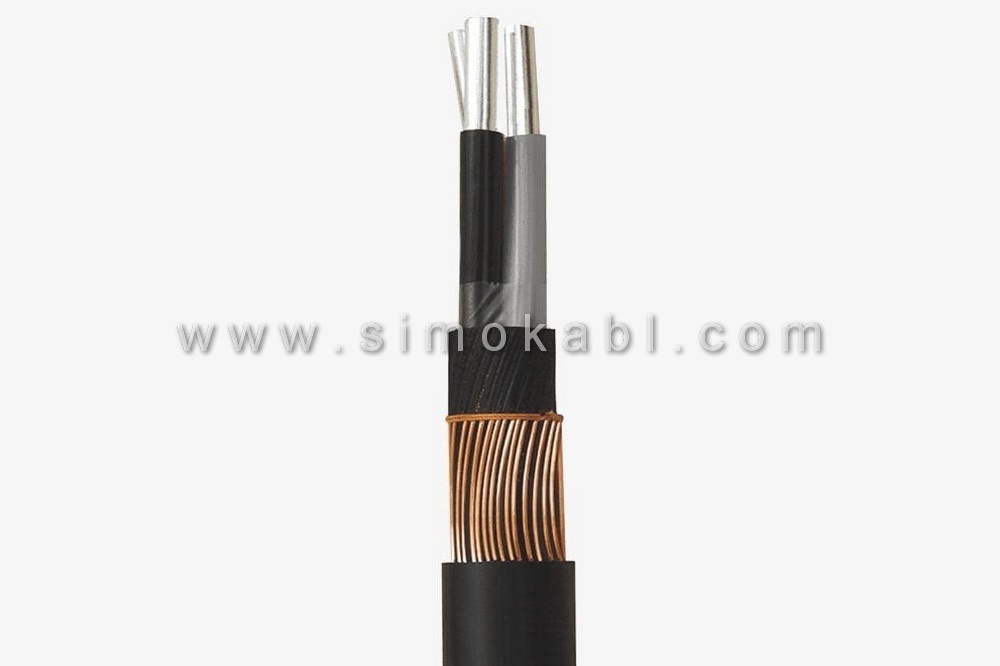

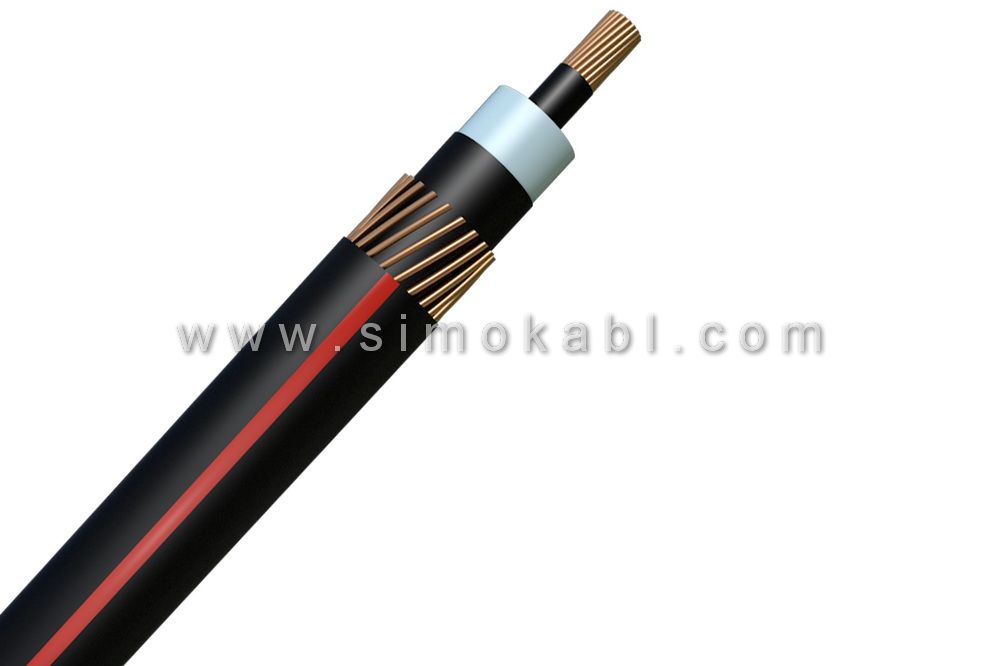

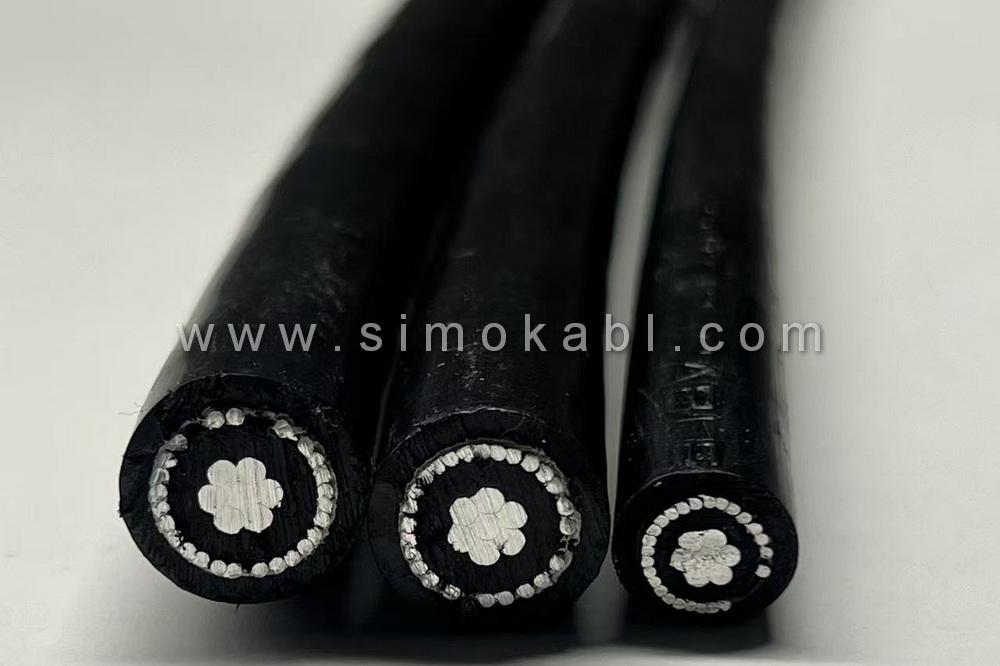

اجزای ساختاری کابل سازمانی کنسانتریک

هسته اصلی این کابل را هادی مرکزی تشکیل می دهد که معمولاً از جنس مس آنیل شده یا آلومینیوم تولید می شود. این هادی مرکزی وظیفه اصلی انتقال جریان الکتریکی را دارد و کیفیت و خلوص آن تأثیر مستقیمی بر عملکرد کلی کابل سازمانی کنسانتریک می گذارد. استفاده از مس به دلیل رسانایی بالاتر، بیشتر در پروژه هایی به کار می رود که عملکرد دقیق و افت ولتاژ حداقلی موردنیاز است، درحالی که آلومینیوم برای پروژه های اقتصادی تر یا مسیرهای با متراژ بالا انتخاب می شود.

پس از هادی مرکزی، دومین لایه مهم در ساختار کابل سازمانی کنسانتریک، لایه عایق است. این لایه معمولاً از جنس PVC یا XLPE ساخته می شود. وظیفه این عایق، جلوگیری از نشت جریان و محافظت از هادی مرکزی در برابر تماس های ناخواسته و شرایط محیطی است. در کابل سازمانی کنسانتریک، کیفیت این عایق از اهمیت ویژه ای برخوردار است، زیرا مستقیماً بر دوام و ایمنی کابل اثر می گذارد. XLPE به دلیل تحمل دمای بالا و ویژگی های دی الکتریک عالی، در پروژه هایی که جریان های قوی تر یا حرارت بالاتر وجود دارد، بیشتر مورد استفاده قرار می گیرد.

ویژگی متمایز کابل سازمانی کنسانتریک در لایه بعدی آن نهفته است؛ جایی که هادی متحدالمرکز یا همان لایه برگشتی جریان قرار دارد. این بخش از کابل، از رشته های نازک هادی به صورت یکنواخت و متحدالمرکز اطراف لایه عایق پیچیده شده و نقش بازگرداندن جریان، خنثی سازی میدان های الکترومغناطیسی و شناسایی اختلالات جریان را برعهده دارد. در بسیاری از کابل ها، این لایه می تواند همزمان به عنوان محافظ مکانیکی نیز عمل کند و در برابر آسیب های فیزیکی نقش محافظتی داشته باشد. در کابل سازمانی کنسانتریک، این لایه برگشتی یکی از مهم ترین بخش ها برای جلوگیری از برق دزدی و کنترل سلامت جریان است.

در برخی موارد، لایه ی نیمه رسانا یا پوشش داخلی اضافی بین عایق و هادی متحدالمرکز نیز به ساختار کابل سازمانی کنسانتریک اضافه می شود تا یکنواختی میدان الکتریکی را بهبود ببخشد و ایمنی سیستم را افزایش دهد. در نهایت، روکش بیرونی یا غلاف نهایی کابل قرار دارد که معمولاً از جنس PVC مقاوم در برابر UV، رطوبت، و عوامل محیطی ساخته می شود. این غلاف، ساختار داخلی کابل سازمانی کنسانتریک را در برابر ضربه، فشار، ساییدگی و سایر تهدیدهای فیزیکی محافظت می کند و باعث می شود کابل بتواند در شرایط مختلف (مانند دفن در زمین یا نصب در محیط های صنعتی) به طور طولانی مدت عمل کند.
