کابل فشار متوسط 20 کیلو ولت

کابل فشار متوسط 20 کیلو ولت به معنی کابل‌هایی است که برای انتقال انرژی در شبکه‌های توزیع با ولتاژ نامی ۲۰ کیلو ولت طراحی و استفاده می‌شوند. این کابل‌ها از اجزاء مختلفی تشکیل شده‌اند که نقش هر کدام در تضمین کارکرد صحیح و ایمن این کابل‌ها بسیار حیاتی است. در عمل، کابل‌های فشار متوسط به عنوان راهروهای اصلی انتقال انرژی بین نیروگاه‌ها و پست‌های ترانسفورماتور عمل می‌کنند. در نتیجه، کیفیت بالای این کابل‌ها موجب می‌شود که انتقال برق بدون افت انرژی یا اختلالات فنی صورت گیرد. از آنجا که سیستم‌های توزیع نیازمند انتقال مطمئن انرژی به مصرف‌کنندگان مختلف هستند، انتخاب کابل مناسب در این سطح از اهمیت ویژه‌ای برخوردار است.

اجزاء کابل فشار متوسط 20 کیلو ولت

• هادی‌ها (Conductors)

در ساختار هر کابل فشار متوسط 20 کیلو ولت، بخش اصلی و حامل انرژی، هادی است. هادی‌های کابل فشار متوسط از مس یا آلومینیوم ساخته می‌شوند. انتخاب ماده هادی تأثیر مستقیمی بر کارایی، هدایتی و مقاومت برق دارد. مس به دلیل داشتن مقاومت الکتریکی پایین‌تر، از هادی‌های محبوب در صنعت برق است. اگرچه از آلومینیوم در مواقعی استفاده می‌شود که نیاز به کاهش وزن و هزینه‌های تولید احساس شود. به علاوه، افراد متخصص به دلیل ویژگی‌های مکانیکی این مواد و نیز مقاومت آن‌ها در برابر حرارت و سایر عوامل محیطی، همواره در انتخاب بهینه بین این دو گزینه دقت نظر دارند.

• عایق کردن (Insulation)

یکی دیگر از اجزاء مهم کابل فشار متوسط 20 کیلو ولت، عایق آن است. در اکثر این کابل‌ها، از جنس XLPE (پلی اتیلن کراس‌لینک شده) به عنوان ماده عایق استفاده می‌شود. مخصوصاً به دلیل ویژگی‌های فیزیکی و شیمیایی این ماده، کابل قادر به تحمل ولتاژهای بالا شده و از نفوذ رطوبت، گرما یا دیگر عوامل محیطی جلوگیری می‌شود. XLPE علاوه بر خواص عایقی فوق‌العاده، مقاومت مکانیکی خوبی نیز داشته و در دماهای بالا عملکرد مناسبی از خود از خود نشان می‌دهد؛ که این ویژگی‌ها باعث افزایش عمر مفید کابل و کاهش احتمال خرابی در شرایط بحرانی می‌شوند.

• پوشش بیرونی (Jacket)

روکش یا پوشش خارجی کابل فشار متوسط 20 کیلو ولت از جنس PVC (پلی وینیل کلراید) است. این پوشش به عنوان یک لایه حفاظت کننده در برابر عوامل فیزیکی و شیمیایی محیط عمل می‌کند. PVC علاوه بر ایجاد مقاومت در برابر سایش و ضربه، از نفوذ آلودگی‌ها و رطوبت جلوگیری کرده و به تبع آن، عمر مفید کابل افزایش می‌یابد. این پوشش همچنین نقش مهمی در ایمنی سیستم‌های برقی ایفا می‌کند زیرا در مواقع بروز جریان‌های کوتاه یا وقوع حوادث ناخواسته، از آسیب رساندن به سایر اجزاء سیستم جلوگیری می‌کند.

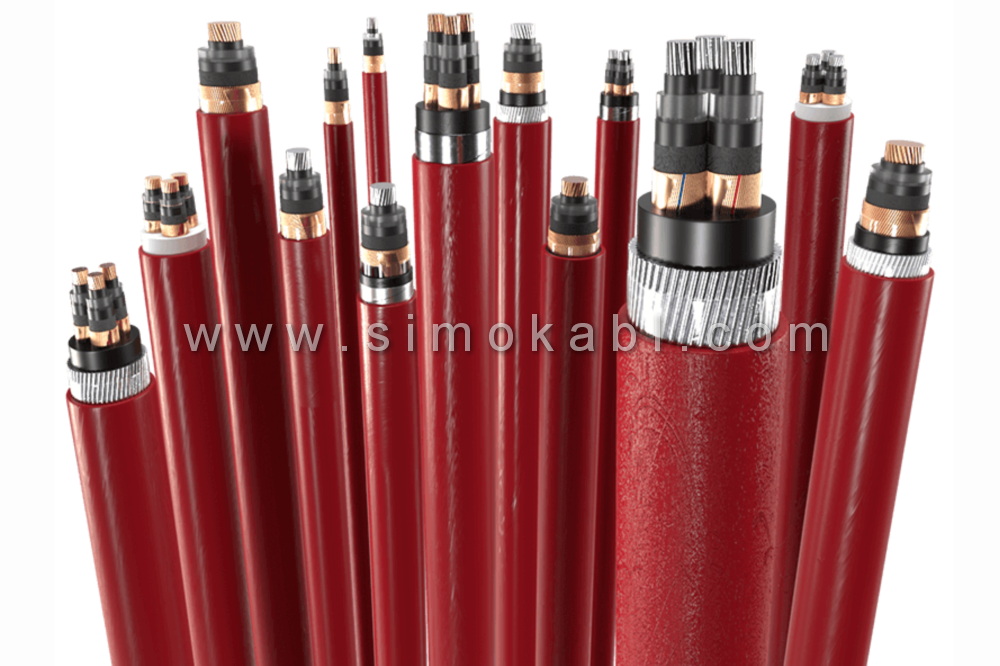

انواع کابل فشار متوسط 20 کیلو ولت

با توجه به نیازهای مختلف شبکه‌های توزیع و شرایط محیطی متفاوت، کابل فشار متوسط 20 کیلو ولت در دو نوع اصلی کابل زره دار و کابل بدون زره، ارائه می‌شود.

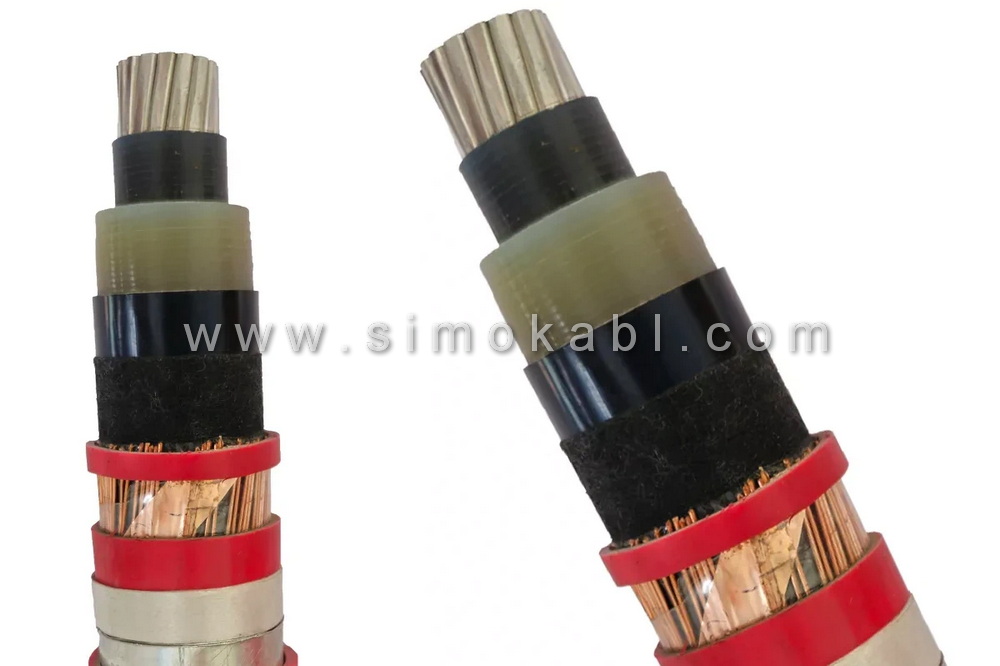

کابل‌های زره‌دار حاوی یک لایه زره می‌باشند که معمولاً از جنس فولاد یا آلومینیوم ساخته شده و نقش اصلی آن، حفاظت مکانیکی کابل در برابر آسیب‌های ناشی از ضربه، فشار فیزیکی یا تماس با اشیاء خارجی است. این نوع کابل‌ها به دلیل ساختار مقاوم و زره‌دار بودن، در مناطقی که خطر حادثه یا آزار حیوانات جونده و حتی خود رفتاری انسان‌ها وجود دارد بسیار پرکاربرد هستند. به علاوه، استفاده از کابل فشار متوسط 20 کیلو ولت زره‌دار منجر به افزایش طول عمر سیستم‌های نیروگاهی و کاهش نیاز به تعمیر و نگهداری می‌شود.

کابل فشار متوسط 20 کیلو ولت بدون زره فاقد لایه حفاظتی اضافی است و در محیط‌هایی که ریسک آسیب‌های فیزیکی به حداقل رسیده و شرایط محیطی مطمئن‌تری حاکم است استفاده می‌شود. این نوع از کابل‌ها بیشتر در کاربردهای داخلی، تاسیسات مسکونی و برخی از برج‌ها و دفاتر که محیط استفاده از کابل‌های فشاری تا حدی ثابت و کنترل شده می‌باشد کاربرد دارد. اگرچه استفاده از کابل‌های غیرمسلح هزینه تولید و نصب را کاهش می‌دهد، اما در شرایطی که احتمال ضربه یا تماس با اشیاء خارجی وجود دارد، توصیه نمی‌شود.

کاربرد کابل فشار متوسط 20 کیلو ولت

کابل فشار متوسط 20 کیلو ولت در انواع کاربردهای صنعتی، شهری و روستایی استفاده می‌شود. در واقع یکی از اصلی‌ترین کاربردهای این کابل‌ها، انتقال انرژی الکتریکی از نیروگاه‌های بزرگ به پست‌های توزیع است.

کابل‌های فشار متوسط به واسطه‌ی تحمل بالای ولتاژ و ساختار عایق مطمئن، تضمین می‌کنند که انرژی تولید شده به سرعت و بدون اتلاف به مناطق مختلف منتقل شود.

همچنین پس از رسیدن به پست‌های توزیع، کابل های فشار متوسط 20 کیلو ولت به انتقال انرژی به ترانسفورماتورها و در نهایت به مصارف صنعتی و تجاری کمک می‌کنند. در این کاربردها، کابل‌های فشار متوسط نقش حیاتی در تضمین پایداری و ثبات سیستم برق‌رسانی دارند. در برخی از پروژه‌های ساختمانی و تاسیسات مسکونی، کابل‌های فشار متوسط به‌عنوان راهکار مناسبی برای انتقال انرژی به بخش‌های مختلف ساختمان بکار گرفته می‌شوند. به عنوان مثال، در برج‌ها، مجتمع‌های اداری و مجتمع‌های مسکونی که نیازمند شبکه‌های توزیع برق مطمئن می‌باشند، کابل‌های ۲۰ کیلو ولت استفاده می‌شوند.

در پروژه‌های انتقال زمینی برق، کابل فشار متوسط 20 کیلو ولت به دلیل داشتن ساختار مقاوم و عایق قوی، به‌عنوان یکی از گزینه‌های اصلی در طراحی شبکه‌های برق مورد استفاده قرار می‌گیرد. این کابل‌ها به راحتی می‌توانند شرایط محیطی دشوار در خارج از ساختمان را تحمل کرده و انرژی الکتریکی را به مناطق دوردست منتقل کنند.

تولید کابل فشار متوسط 20 کیلو ولت

تولید کابل‌های فشار متوسط 20 کیلو ولت فرآیندی پیچیده و چند مرحله‌ای است که در هر مرحله، از مواد اولیه تا ارائه نهایی محصول، تحت نظارت‌های دقیق صورت می‌گیرد. برخی از مراحل اصلی در تولید این کابل‌ها عبارتند از:

•  انتخاب مواد اولیه

در این مرحله، انتخاب موادی مانند مس یا آلومینیوم برای هادی، XLPE برای عایق و PVC برای پوشش خارجی، به دقت بررسی و با استانداردهای بین‌المللی تطبیق داده می‌شود. دقت در انتخاب مواد اولیه از اهمیت ویژه‌ای برخوردار است چرا که مستقیماً بر کیفیت و عملکرد کابل تأثیر می‌گذارد.

• عملیات شکل‌دهی و عایق گذاری

پس از انتخاب مواد، عملیات شکل‌دهی هادی‌ها و گذراندن مراحل عایق گذاری انجام می‌شود. استفاده از تکنولوژی‌های پیشرفته نظیر دستگاه‌های کراس‌لینک برای تولید XLPE و دستگاه‌های مدرن برای اعمال پوشش PVC، تضمین‌کننده تولید کابل‌هایی با کیفیت بالا و توانایی تحمل شرایط سخت محیطی است.

• اعمال زره (در صورت نیاز)

در تهیه کابل‌های زره‌دار، بعد از عایق گذاری یک لایه حفاظتی از جنس فولاد یا آلومینیوم به کابل اعمال می‌شود که از آسیب‌های مکانیکی جلوگیری می‌کند. این مرحله نیازمند کنترل دقیق فرآیند و نظارت مداوم است تا اطمینان حاصل شود که لایه زره به‌صورت یکنواخت و با ضخامت مناسب روی کابل قرار گرفته است.

• آزمون و کنترل کیفیت

پس از تمام شدن مراحل تولید، کابل تحت تست‌های مختلفی از جمله آزمون‌های الکتریکی، مکانیکی و ایمنی قرار می‌گیرد. این تست‌ها تضمین می‌کنند که کابل‌های تولید شده علاوه بر داشتن مشخصات فنی مطلوب، از نظر ایمنی نیز کاملاً معتبر هستند. استانداردهای بین‌المللی همچون IEC، IEEE و سایر استانداردهای ملی نیز در این مرحله مد نظر قرار می‌گیرند تا محصول نهایی بتواند در محیط‌های مختلف استفاده شود.

مزایای کابل فشار متوسط 20 کیلو ولت

با توجه به اینکه این کابل‌ها برای تحمل ولتاژهای بالا طراحی شده‌اند، امکان انتقال ایمن و مطمئن انرژی الکتریکی فراهم می‌شود. استفاده از عایق XLPE و پوشش PVC باعث می‌شود که کابل در برابر نفوذ رطوبت، گرما و عوامل محیطی مقاوم باشد و این امر ریسک کوتاهی یا نشت انرژی را کاهش می‌دهد. همچنین ساختار مهندسی شده، استفاده از موادی با کیفیت و کنترل‌های دقیق تولیدی موجب می‌شود که کابل‌های فشار متوسط دارای قابلیت اطمینان بالا و عمر طولانی باشند. در سیستم‌های برقی که نیازمند پایداری و دوام هستند، استفاده از این کابل‌ها باعث کاهش هزینه‌های نگهداری و تعمیرات ناگهانی می‌شود.

کابل های فشار متوسط 20 کیلو ولت در انواع شکل‌های زره‌دار و غیرمسلح موجود بوده و به همین دلیل امکان استفاده از آن‌ها در شرایط محیطی و کاربردی مختلف وجود دارد. در پروژه‌هایی که خطر آسیب‌های مکانیکی وجود دارد، کابل‌های زره‌دار انتخاب بهتری محسوب می‌شوند، در حالی که در محیط‌های داخلی با شرایط کمتر حساس، استفاده از کابل‌های غیرمسلح به صرفه است. تولید کابل فشار متوسط 20 کیلو ولت تحت استانداردهای بین‌المللی و با رعایت پروتکل‌های سخت ایمنی صورت می‌گیرد.

این موضوع موجب می‌شود تا در استفاده از این کابل‌ها، نگرانی درباره‌ی افت کیفیت یا عدم ایمنی به حداقل برسد. برای مثال، آزمون‌ها و نظارت مستمر در هر مرحله از تولید، تضمین می‌کند که کابل با استانداردهای لازم هماهنگ است و از هرگونه نقص جدی رهایی یافته است

با توجه به اینکه کابل فشار متوسط 20 کیلو ولت عامل انتقال نیرو در شبکه‌های توزیع هستند، نگهداری دوره‌ای آن‌ها برای تضمین عملکرد بهینه حیاتی است. بازرسی‌های دوره‌ای، نظارت بر وضعیت عایق‌ها و بررسی هرگونه نشانه‌ای از آسیب یا فرسودگی به کاهش ریسک خرابی‌های ناگهانی کمک می‌کند. استفاده از تجهیزات نظارتی مدرن و وب‌سایت‌های مدیریت نگهداری می‌تواند روند نظارت بر کابل‌ها را تسهیل کند. همچنین کارکنان و تکنسین‌هایی که با سیستم‌های برقی کار می‌کنند، باید با نکات ایمنی و دستورالعمل‌های استفاده از تجهیزات برق آشنا باشند. استفاده از لباس‌های محافظ و دستگاه‌های ایمنی شخصی از جمله مواردی است که می‌تواند از بروز حوادث جلوگیری کرده و محیط کاری را ایمن سازد.
